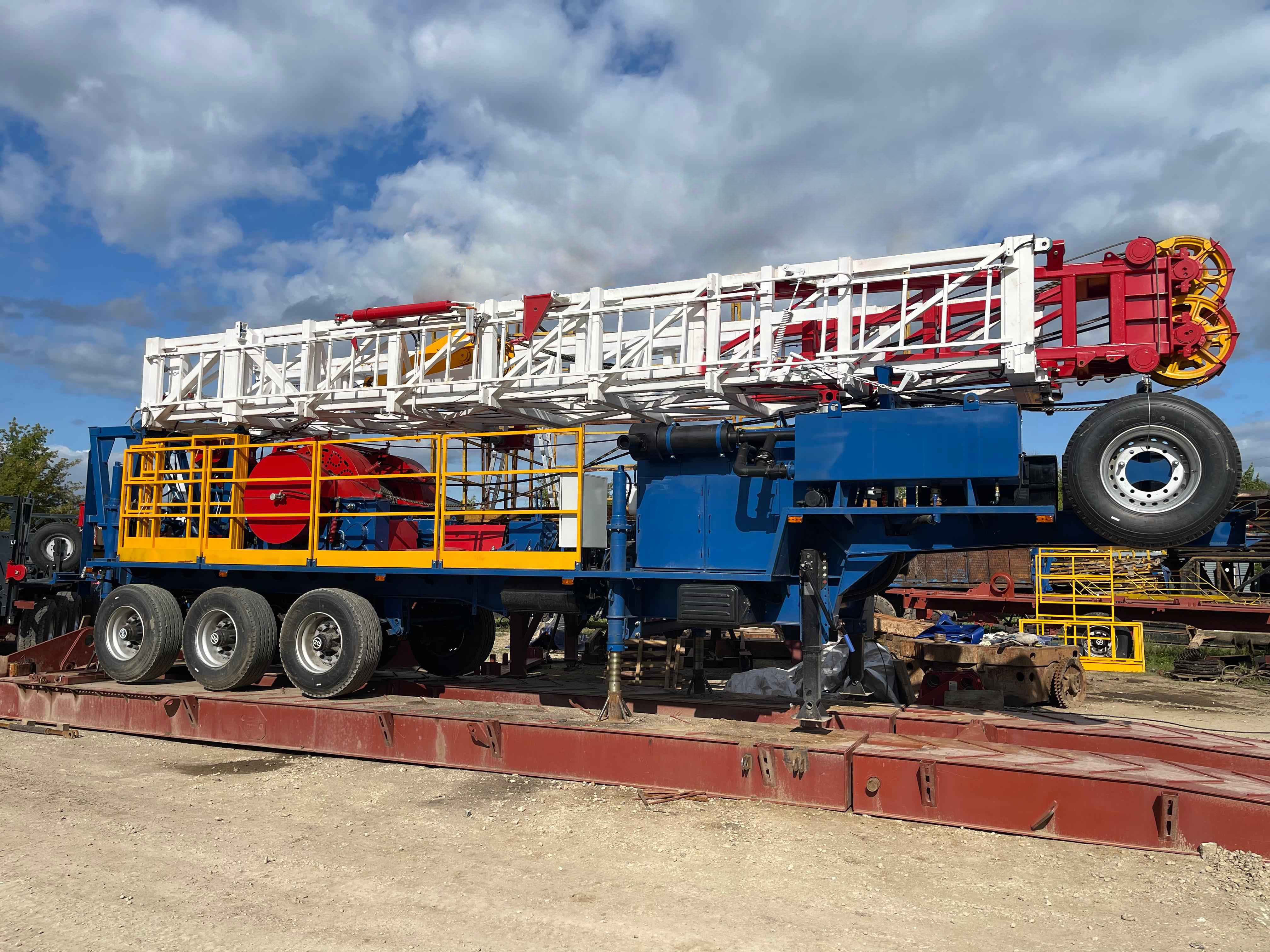

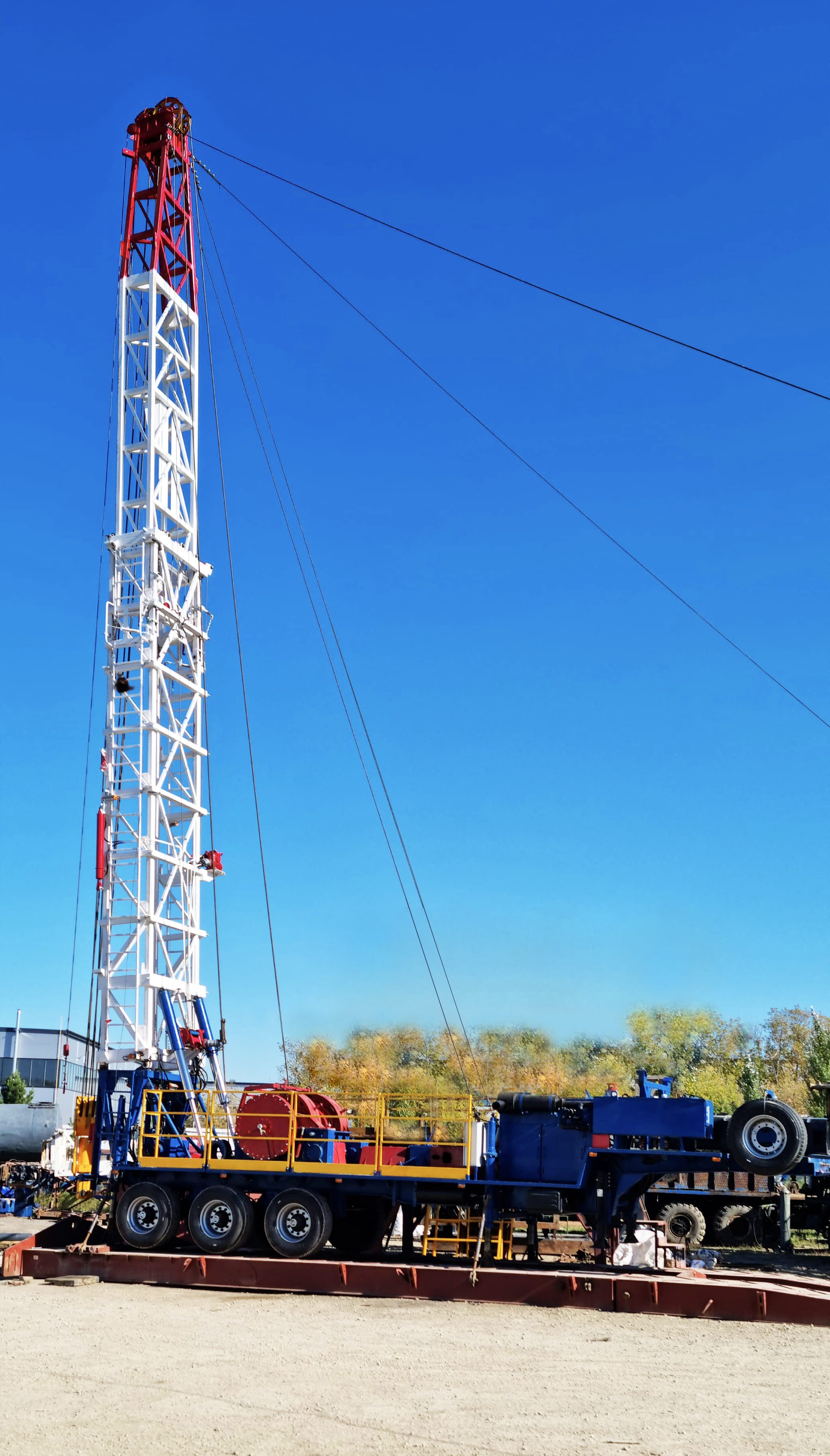

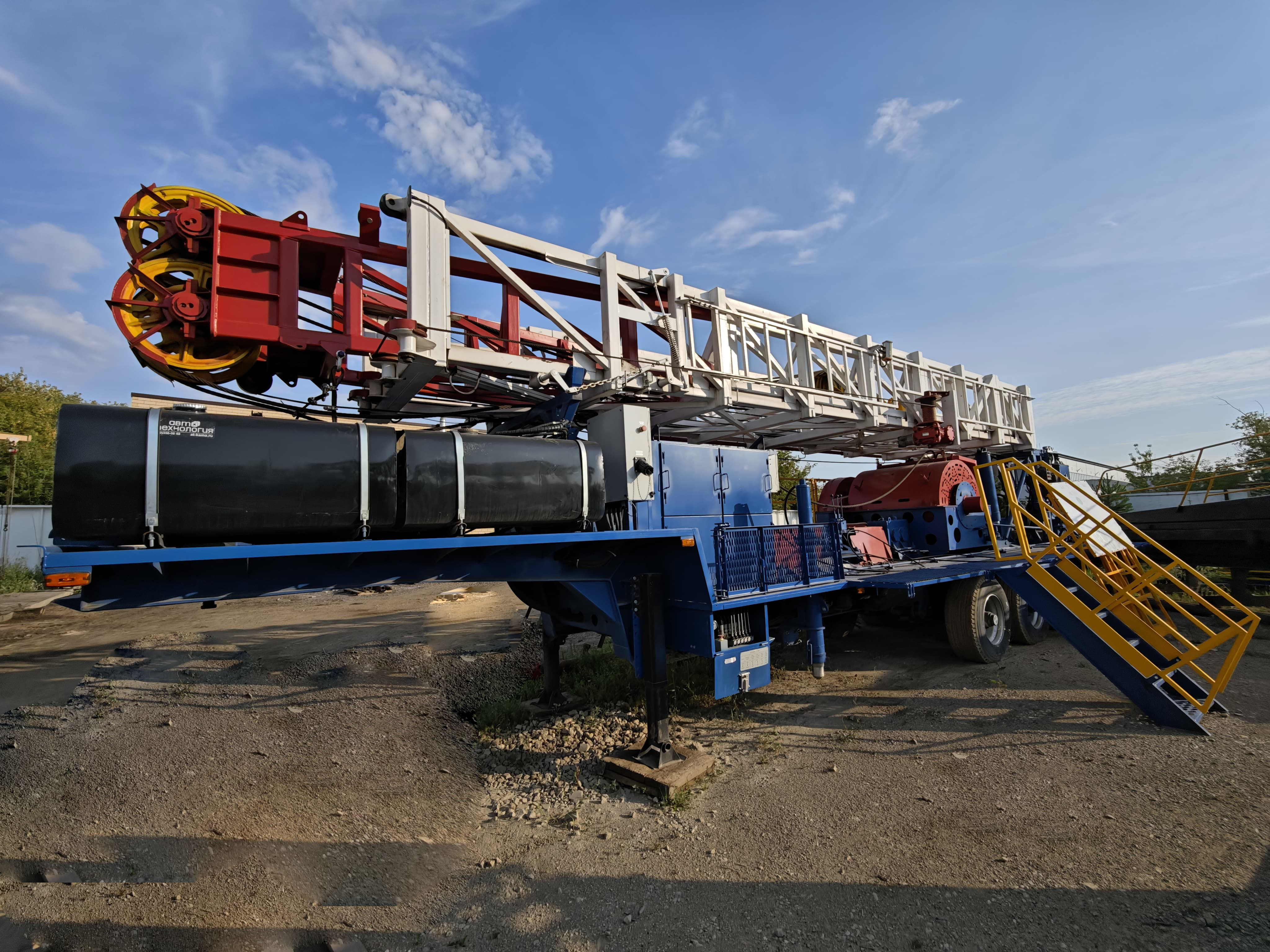

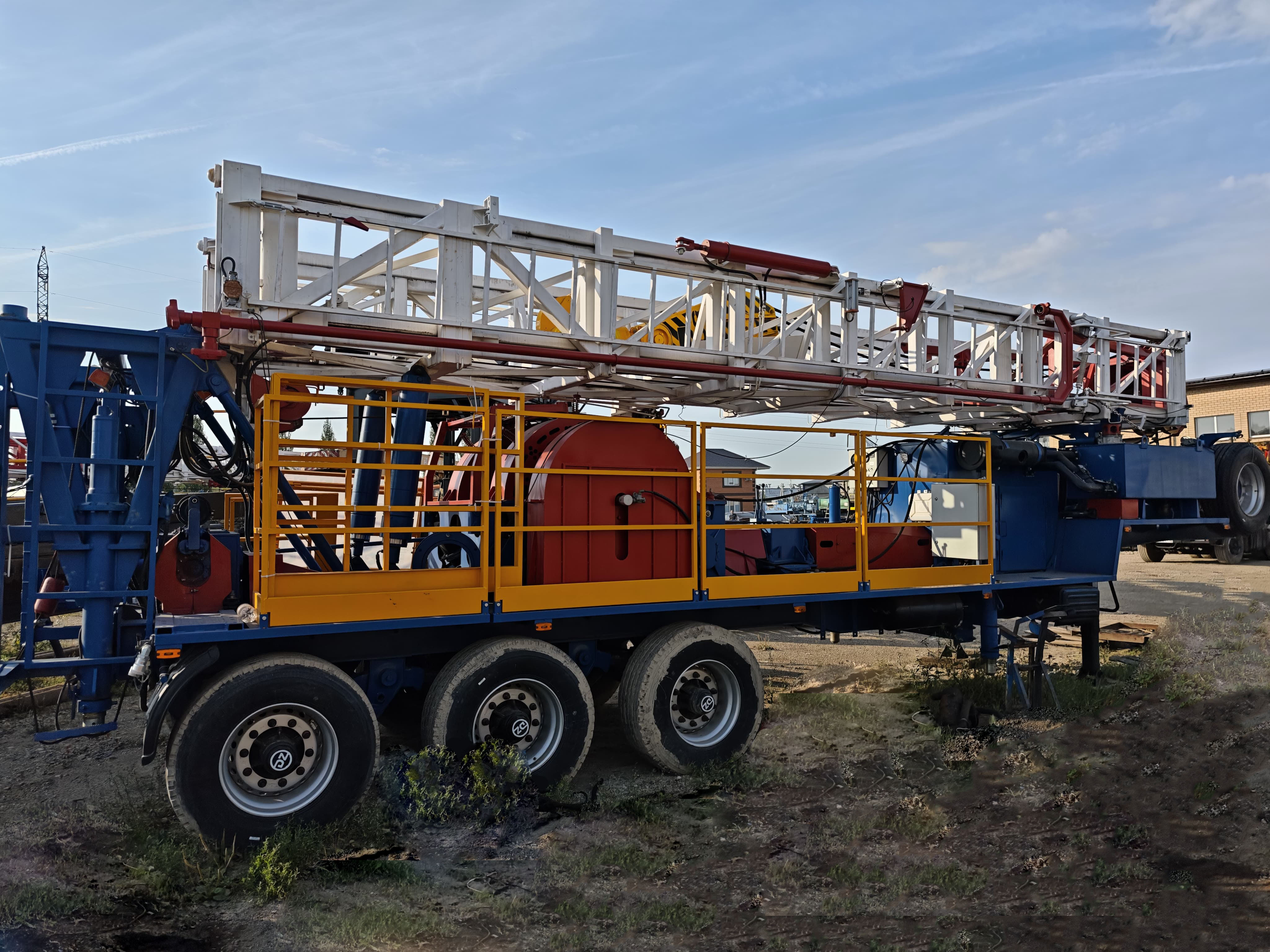

МАРС-100П

Наименование

Параметры

Нагрузка на крюке номинальная, т

- 100

Габаритные размеры в составе автопоезда:

- длина, мм., не более

- ширина, мм., не более

- высота, мм., не более

12000

2 500

4000

Максимальная скорость передвижения установки, км/ч, не более

- 45

Монтажно-транспортная база:

Тип шасси

-полуприцеп трехосный с односкатной ошиновкой

Привод:

Дизельный привод (двигатель ЯМЗ-238М2 с КПП ЯМЗ 236Н и СЦ) ПД150.0000100-34401

 Номинальная мощность, кВт (л.с.)

 Коробка перемены передач

 - 176 (240) при 2100мин-1

 - механическая, пятиступенчатая,

Мачта, шт.

Тип

- 1

Телескопическая, ферменной конструкции, двухсекционная с кронблоком и крюкоблоком и манифольдным стояком.

Управление установкой мачты

Высота мачты от земли до оси кронблока, м

Наибольшая высота подъема крюка, м

Подъем/опускание мачты

Выдвижение верхней секции:

 Кронблок:

диаметр роликов кронблока по дну канавки, мм

- гидравлическое и дистанционное (кабель - 35м)

 - 21,5 ⁺  0,2;

-16,5

- выполняется двумя гидроцилиндрами;

 - полиспастовая, с помощью гидроприводной лебедки; установлено противополетное устройство

 - пятишкивный;

 - не менее 575

Вертикальный манифольд

  Условный диаметр проходного отверстия, мм

Допустимое давление, макс., МПа

БРС2, с тройником для подсоединения датчика давления.

50,0

 32

Электрооборудование установки

- напряжение

- питание рабочих систем

- аварийное освещение

Во взрывозащищённом исполнении

- 24 В

- от генератора силовой установки

- от аккумуляторной батареи

Талевая система, компл.

Оснастка

Диаметр талевого каната, в мм:

- восьмиструнная

- 4×5

- 25

Раскрепитель резьбовых соединений для раскрепления, закрепления труб, шт.

Месторасположение

   Тяговое усилие, кН, не менее,

Ход штока, мм, не менее

 - 1

- гидроцилиндр двухстороннего действия          закреплен шарнирно на мачте.

 - 50

- 1000

Буровая лебедка,

Тип

Вспомогательный тормоз

- цепная с вынесенной пневматической фрикционной муфтой или шестеренная, со встроенной пневматической муфтой;

- буровой барабан имеет канавки типа Лебуса, оборудован ленточным тормозом, успокоителем талевого каната;

 -Возможность установки вспомогательного дискового тормоза буровой лебедки для безопасного спуска колонны.

Тип привода механического ротора РУ 80х400, цепь 2ПР44,45

- передача вращения на комбинированный (карданный и цепной) привод механического ротора, с реверс-редуктором и устройством пневмотормоза категория размещения 1 по ГОСТ 15150

Пост бурильщика,

Тип

Расположен на уровне пола настила установки. Открытого исполнения, с каркасно-тентовым укрытием;

Вспомогательная лебедка, шт.

Тип

Тяговое усилие, кН, не менее

Диаметр каната по ГОСТ 2688-80

Управление

Грузозахватный механизм, крюк

- 1

- с гидрообъемным приводом

- 16

- 13,0

 - организовано на пульте бурильщика.

- крюк самозакрывающийся, грузоподъемностью 3 т

Гидравлическая система, двухконтурная

- один контур с гидронасосом НШ-50, для привода вспомогательных элементов (гидроопоры передние и задние, гидродомкраты подъема мачты, гидромотора лебедки выдвижения верхней секции, вспомогательной лебедки и цилиндров гидрораскрепителя)

- второй контур с  гидронасосом 310.3.112, для привода гидравлического ключа

Пневмосистема

- питание от компрессора ДВС с осушителем воздуха и влагоотделителем в пневматической системе.

-срок службы, лет, не менее

-9
